Anatomi Pixel Mapping Stage: Tinjauan Sistem Lighting Tembak Langit Batam

Apa Sebenarnya "Pixel Mapping"

Istilah "pixel mapping" sering disebut, tapi jarang dijelaskan secara struktural. Sederhananya: pixel mapping adalah memperlakukan susunan LED pixel sebagai "layar tidak teratur" — bisa di plafon, panel, lantai, atau kombinasi semuanya — lalu memetakan content video atau animasi ke geometri tersebut sehingga setiap pixel menampilkan satu titik gambar.

Ini berbeda dengan lighting tradisional di mana satu fixture = satu "warna besar". Di pixel mapping, ribuan pixel masing-masing punya warna sendiri, dan kombinasi mereka membentuk gambar yang bisa dipersepsi mata sebagai satu gerakan.

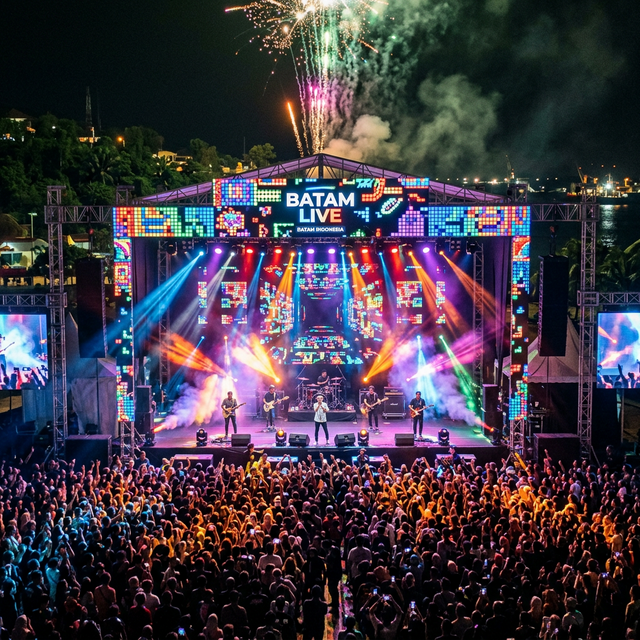

Untuk Tembak Langit Batam — venue hybrid yang harus melayani band live (intimate, organic) dan DJ set (high-energy, programmable) — pixel mapping bukan kemewahan; itu satu-satunya cara untuk transisi visual yang mulus antar mode.


Komponen Sistem: Lima Lapis

Sistem pixel mapping yang reliable di stage hidup terbangun dari lima lapis. Saat satu lapis salah pilih, seluruh sistem rentan.

Lapis 1 — Pixel & Strip

Pilihan strip menentukan banyak hal hilir. Untuk stage, kami hampir selalu pakai WS2815:

12V, mengurangi current draw untuk run panjang

Dual-data-line: jika satu pin data gagal di tengah show, strip tetap bekerja sampai end-of-line

Refresh rate konsisten — penting saat di-rekam camera live

5V WS2812B masih punya tempat di project F&B static, tapi untuk live show: WS2815.

Lapis 2 — Distribusi Power

Project stage biasanya punya 100+ meter strip. Pada 12V, current per meter masih signifikan. Kami:

Power injection setiap 5 m dual-feed (kabel masuk dari dua sisi)

PSU industrial-grade dengan margin 30% di atas peak draw

Distribusi PSU lokal, bukan satu PSU besar — mengurangi jarak DC run

Kabel power gauge sesuai current: AWG 14 untuk 10A, AWG 12 untuk 15A

Banyak project gagal karena saving di kabel power. Hasil yang muncul: warna yang "jatuh" jadi merah-cokelat di ujung run, dan pixel terakhir yang flicker saat semua channel di puncak (warna putih full-power).

Lapis 3 — Distribusi Data


Ini jantung sistem. Pilihan controller menentukan total kapasitas pixel (universes), kualitas refresh, dan reliability.

Untuk Tembak Langit, kami pakai Advatek PixLite E16-S Mk3 — 96 universes (sekitar 15.360 pixel RGB), 16 output ports, electrical fault protection, dan dukungan firmware update yang aktif. Distribusi data:

Master controller di rack pusat

Run Cat6 ke break-out box di setiap zona stage

Break-out box konversi ke data line strip

Run terjauh < 50 m (di bawah limit standar untuk reliability maksimum)

Lapis 4 — Software Stack

Dua software bekerja paralel:

MADRIX Professional sebagai pixel-content engine. Tugasnya: render animasi, scene effect, dan sound-reactive logic ke output sACN/Art-Net yang dimengerti Advatek controller.

Resolume Avenue sebagai video content engine. Untuk konten video tradisional (logo, motion graphics, IMAG dari kamera), Resolume men-trigger MADRIX via OSC atau timecode.

Mengapa dua software, bukan satu? Karena masing-masing punya kekuatan sendiri:

MADRIX: native pixel-mapping, sound input, dan effect generator

Resolume: video composition, IMAG handling, dan deck-style live mixing

Kombinasi ini memberi operator live freedom untuk mix content video + content pixel tanpa harus prebake everything.

Lapis 5 — Console & Operator

Semua di atas tidak berguna jika operator tidak bisa men-trigger scene dengan cepat saat show berjalan. Kami biasanya rancang console layout dengan:

MIDI controller sebagai input physical untuk MADRIX scene-trigger

APC40 atau iPad TouchOSC sebagai backup channel

Time-code link ke audio console (DJ track timestamp)

Cue sheet physical untuk band set list (urutan scene per lagu)

Untuk DJ set, sound-input automatic + scene rotation manual cukup. Untuk band live, cue sheet yang dilatih per song lebih reliable dibanding automation.

Reliability di Live Show


Live show adalah lingkungan high-stakes: tidak ada room for failure. Tiga lapis backup yang kami pakai:

1. Hot-swap controller spare. Kami selalu bawa unit spare yang sama persis — jika master controller hang, swap < 30 detik.

2. Redundant power. Controller dan critical PSU dijalankan dari UPS terpisah. Power outage sebentar tidak shut down show.

3. Fallback content. Jika jaringan data bermasalah, controller punya scene preset built-in yang otomatis play. Bukan blackout — fallback content yang generic-tapi-presentable.

Untuk venue dengan run kabel data > 200 m (misal: outdoor concert, gedung tinggi), kami biasanya pakai Advatek T8-S Mk3 yang punya kemampuan transmisi data hingga 300 meter native — mengurangi titik failure dari fiber-converter.

Pelajaran dari Tembak Langit

Tiga insight dari setup ini yang berlaku untuk venue serupa:

1. Plan rig untuk dua mode show, bukan satu. Venue yang melayani band dan DJ punya kebutuhan visual yang sangat berbeda. Strip rig harus didesain agar scene library mendukung keduanya tanpa physical re-rigging.

2. Investasi di software license sah. MADRIX Professional bukan murah, tapi version cracked sering tidak stabil di high-load (saat venue penuh, konten kompleks). Untuk venue komersial, lisensi resmi adalah operasional cost yang valid.

3. Train operator local, jangan jadi ketergantungan. Setelah commissioning, kami latih staf venue 2-3 hari. Tujuannya: jika ada small issue (preset hilang, channel di-mute), tidak perlu panggil teknisi external.

Penutup

Pixel mapping di stage hidup adalah pekerjaan engineering. Glamor visualnya muncul di malam show, tapi yang membuatnya konsisten dari malam ke malam adalah keputusan yang dibuat 2-3 bulan sebelumnya — pemilihan strip, distribusi power, software stack, dan training operator. Itu yang kami pegang sebagai lensa pemikiran setiap kali kami onboard venue stage baru.
